CÁSTULO TECHNOLOGY - Unidad Productiva para la fabricación de vehículos Ferroviarios Linares - Jaén

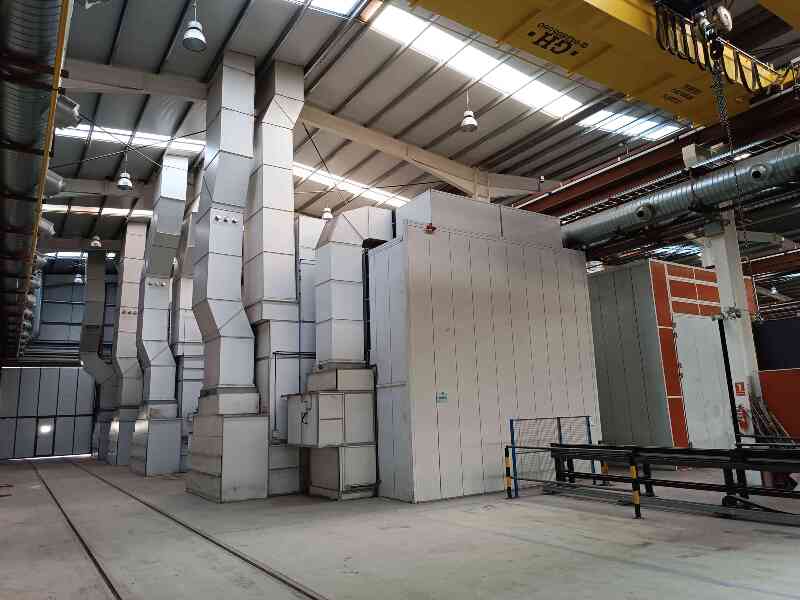

CABINA DE PINTURA

• Dimensiones 30 x 6 x 6 m.
• Cabina - Horno Industrial.
• Filtro ecológico de retención de pigmentos.
• Fosa ventilada para pintado de bajos.
• Diafragma medianero con puerta seccional motorizada de apertura por el exterior de la cabida que divide en dos módulos: 21 + 9 m.
• 3 Grupos Generadores para MÓDULO A. Modelo 20/20 con reciclaje manual. Caudal: 38.000 x 3 = 114.000 m3/h. Potencia 15x3=45 CV. Con equipo térmico con VENA DE AIRE situados en la parte lateral de la cabina.
• 1 Grupo generador para MÓDULO B. Modelo 20/20 con reciclaje caudal 44.000 m3/h. Potencia 20 CV con equipo térmico con VENA DE AIRE situados en la parte lateral de la cabina.
• 3 Grupos extractores para MÓDULO A modelo 20/20 caudal 37.500 m3/h (por grupo). Potencia 15 CV (por grupo). Compuerta de regulación motorizada. Situados en la parte lateral de la cabina.
• 1 Grupo extractor para MÓDULO B modelo 20/20. Caudal 43.500 m3/h (por grupo). Potencia 20 CV (por grupo). Compuerta de regulación motorizada. Situado en la parte lateral de la cabina.
• 1 Frontal con PUERTA SECCIONAL MOTORIZADA. Divide la cabina en doa módulos: 20800 + 8320 mm.
• 4 puertas auxiliares situadas en la parte lateral de la cabina.
• Panelaje lateral aislado con poliuretano inyectado. Techo portafiltros. Alumbrado superior ubicado en la parte superior Posición horizontal, Nº tubos por pantalla / potencia total : 5 tubos / 5.800 + 2.300 W, extraible por el interior. Alumbrado Inferior embutida en los paneles laterales. Posición vertical, nº de tubos por pantalla / potencia total: 2 tubos / 2.552 + 1.160 W, extraible por el interior. Plenum superior con tapa superior aislada. Cuadro de maniobra situado en armario. Iluminación compuesta por pantallas antideflagrantes.
• Sistema contra incendios: Línea contra incencios ubicada en la parte superior de la cabina y en dos hileras paralelas. Cada hilera está compuesta por 11 rociadores tarados a 120º C. Detector acústico luminoso ubicado en la parte superior del cuadro. Esta alarma sonará si recibe señal del detector de caudal intercalado en la línea de agua.
• CONDUCTOS: Entrada de aire: 44 tramo recto 1450 x 850 mm. 4 codos 135º con malla antipajaros. Salida de pintura: 44 tramo recto 1450 x 850 mm. 4 codos 135º con malla antipájaros. Salida gases quemador: 40 tramo recto 250 m. 4 caperuzas.

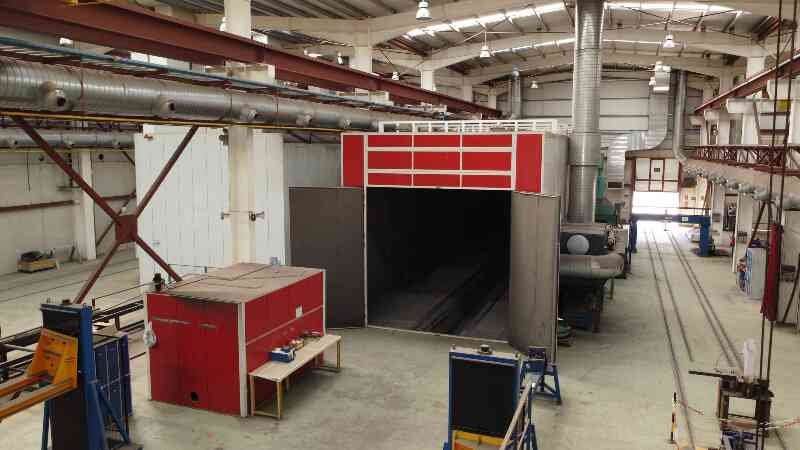

CABINA DE GRANALLADO

• Dimensiones 30 x 6 x 6 m.
• Abrasivo metálico.
• 2 Elevadores con movimiento en tres ejes x, y, z.
• Sistema recogida automática del abrasivo: Con suelo especial Scraper Floor y foso de recuperación de abrasivo en tolva especial de 1.000 x 1.000 mm. Silo de almacenaje de abrasivo de 2.000 l. Para 2 equipos de granallado.
• Sistema de ventilación de cabina: Colector de polvo tipo MB25000B/MBX 234, que aspira 25.000 m³/h. Silenciador incorporado que reduce a < 90 dB de ruido a 1 m. de distancia.
• 2 Equipos de chorro abrasivo: formados por 1 arenadora modelo SCWB-2452 de 200 l. de capacidad con control remoto de 12 kg/m2 de presión. 1 manguera de 40 m. bitubo de control remoto con acoples. 1 manguera de 40 m. de chorro de 32 x 48 mm. 1 manguera de 40 m. de aire con acoples. 1 acoplamiento rápido. 1 portaboquillas NHP-2 1 boquilla de 8 mm CTSG-5 1 careta Apollo-100. 1 filtro de carbón activo CPF-20. 1 climatizador de aire.

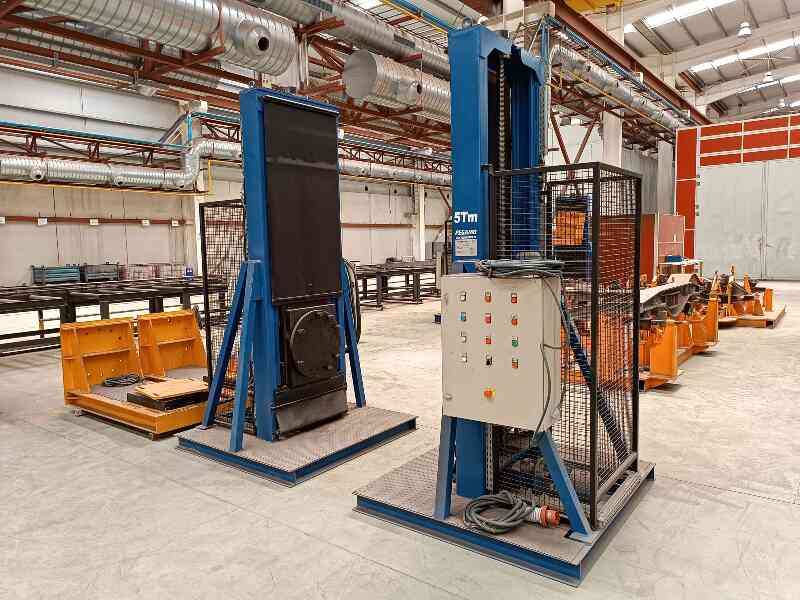

VOLTEADORES

Volteador marca PEGAMO mod. VOL - 15+15 (3 Parejas).

• Altura máxima del equipo aproximada 3060 mm.
• Dimensiones de base 1500 x 1610 mm.
• Capacidad de elevación por columna 15 Tm.
• Capacidad de elevar del equipo ( 2 columnas) 30 Tm.
• Carrera útil de elevación 1350 mm.
• Diámetro de los husillos TR80x10.
• Diámetro de platos de arrastre 700 mm.
• Moto reductores de elevación 1 de 4 kW c/freno
• Moto reductores de giro 1 de 0,75 kW c/freno

• Altura máxima del equipo aproximada 3098 mm.
• Dimensiones de base 1500 x 1610 mm.
• Capacidad de elevación por columna 10 Tm.
• Capacidad de elevar del equipo ( 2 columnas) 20 Tm.
• Carrera útil de elevación 1400 mm.
• Diámetro de los husillos TR60x9.
• Diámetro de platos de arrastre 590 mm.
• Moto reductores de elevación 1 de 3 P kW c/freno
• Moto reductores de giro 1 de 0,75 kW c/freno

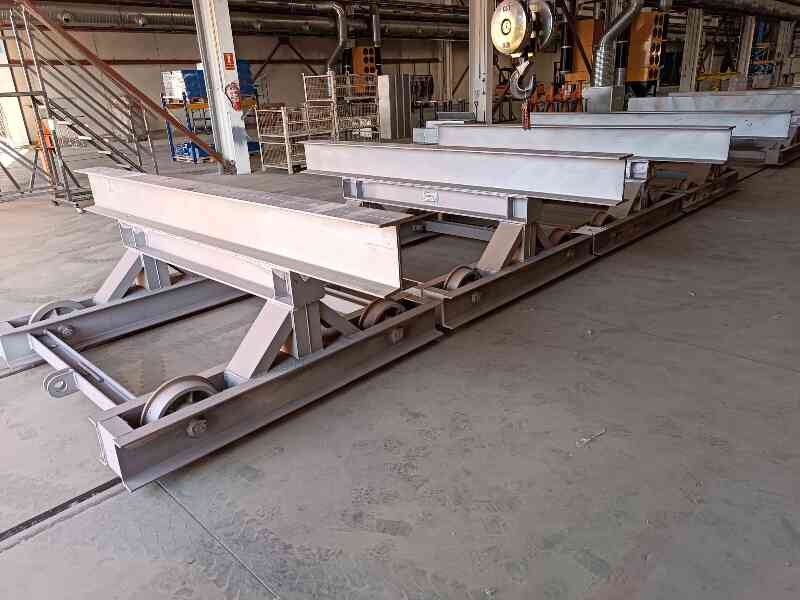

LORYS

Capacidad 25 tn. 19 unidades.

COMPRESORES y SECADORES

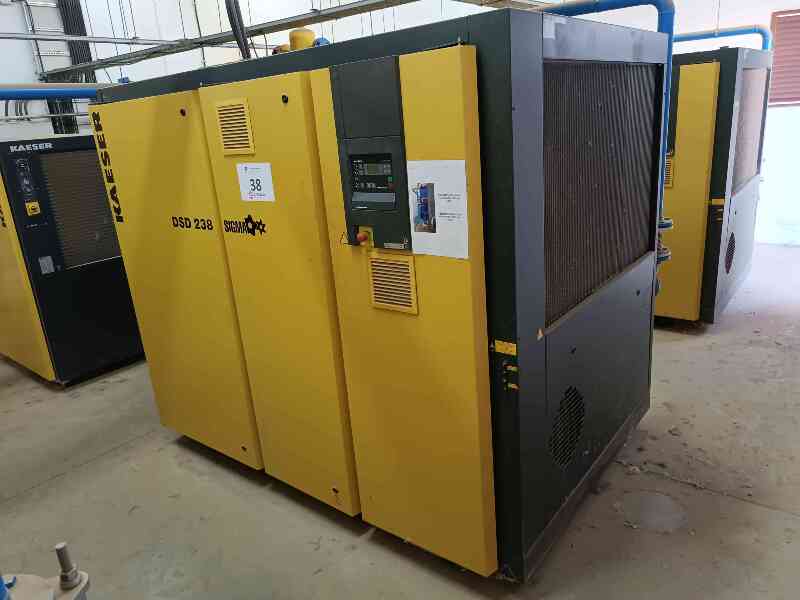

• Compresores mod. DSD-238 SIGMA. Potencia 132 kW (180 CV). (2 unidades).
• Compresor mod. DSD-202 SIGMA. Potencia 110 kW (150 CV).
• Secadores mod. TF203 (3 unidades).
• Secador mod. TF371.

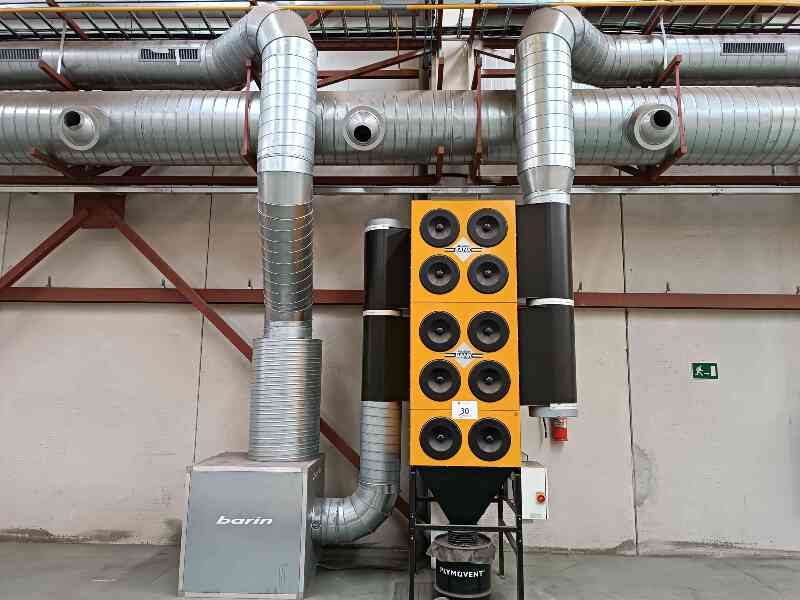

SISTEMAS CENTRALIZADOS DE FILTRACIÓN DE GASES / HUMOS DE SOLDADURA

Distribuidos por cada pabellón con limpieza automática del filtro mediante aire comprimido (14 unidades).
